Ochranné zóny v koupelně. Kam můžete a kam nesmíte instalovat ventilaci?

Ochranné zóny v koupelněVoda a elektřina nejdou dohromady. Proto patří koupelna k nejrizikovějším místnostem v celém domě. Budování elektroinstalace v koupelně tedy vyžaduje zvýšenou opatrnost. Rozhodně nedoporučujeme provádět ji svépomocí.

Pokud vám jde jenom o instalaci ventilátoru, měli byste znát tzv. ochranné zóny v koupelně. Díky tomu předejdete nebezpečným úrazům. Nevhodně instalované elektrozařízení v koupelně totiž může mít fatální následky. Přečtěte si, jak rozlišovat ochranné zóny v koupelně pro bezpečnou instalaci ventilátoru.

Ochranné zóny v koupelně podléhají normě

Zóny v koupelně specifikuje norma ČSN 33 2000-7-701 ed. 2. Zároveň uvádí i náležitosti, které je nutné dodržet při instalaci elektrických zařízení. Zařízením jsou myšleny nejen elektrické zástrčky, pračka apod., ale také osvětlení a třeba právě ventilátory.

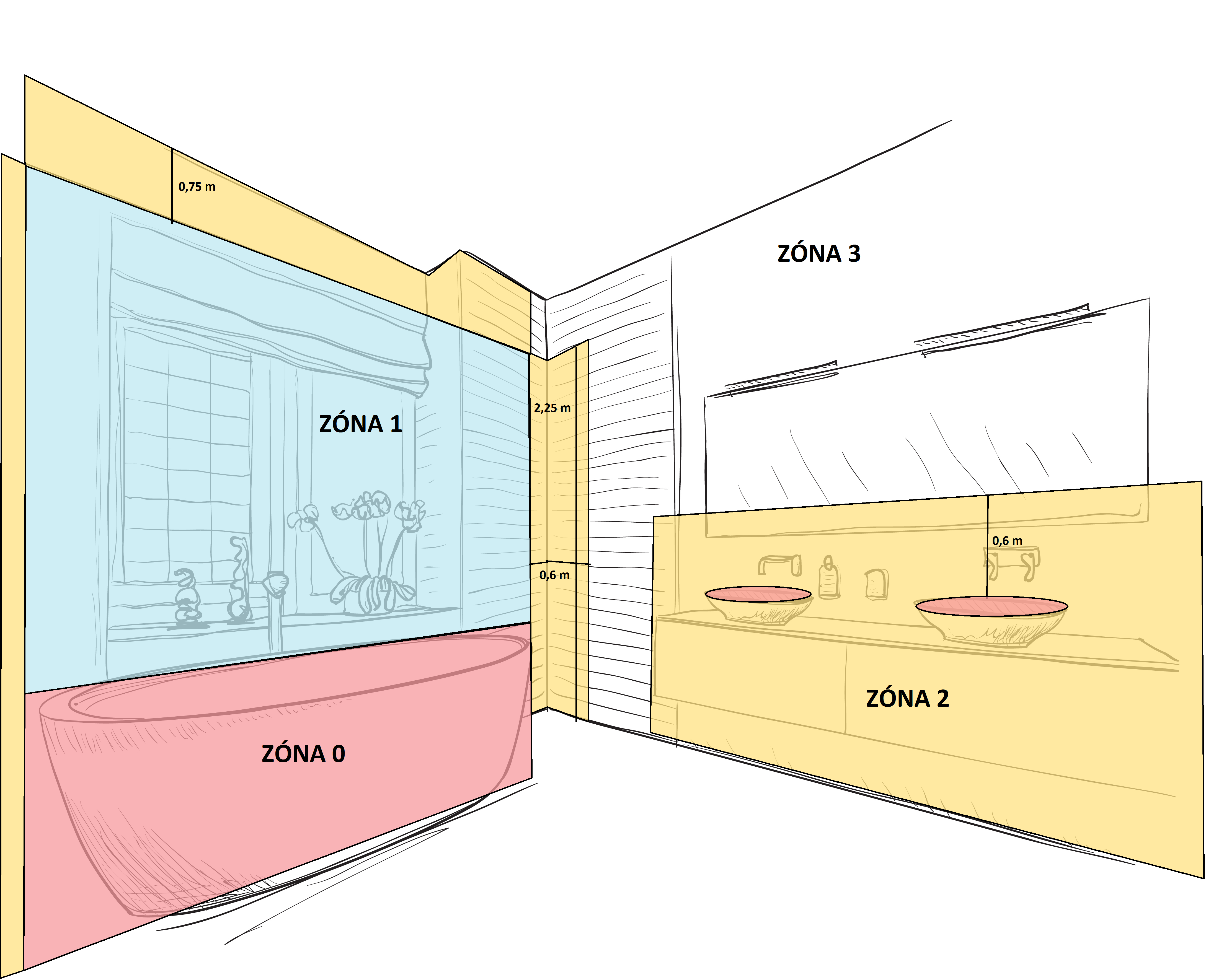

  • ZKoupelnový ventilátoróna 0 - prostor ve vaně a těsně nad sprchovou vaničkou. Není vhodný pro instalaci jakéhokoliv elektrického zařízení. Pokud to však jinak nejde, musí mít toto zařízení IP x7 a nízké napětí.
  • Zóna 1 - stěny kolem vany a ve sprchovém koutu do výšky umístění sprchové hlavice. Můžete instalovat zařízení s vyšší izolací proti vodě (IP x5 či IP x4) a s napájením nízkým napětím (např. 12 V).
  • Zóna 2 - zóna 1 do vzdálenosti 0,6 metru a výška od podlahy vany nebo sprchového koutu minimálně 2,25 metru. V této zóně můžete instalovat elektrické zařízení s krytím minimálně IP x4.
  • Zóna 3 - zbytek prostoru v koupelně. Můžete zde instalovat zásuvky, zařízení, osvětlení apod. s ochranou IP x1.

Kde bude koupelnový ventilátor nejúčinnější? Přímo nad sprchovým koutem. Koupelnové stropní ventilátory od Multi-VAC tam můžete bez obav instalovat. Mají totiž IP x4, což je ochrana proti stříkající vodě pod jakýmkoliv úhlem.
